Всем привет!

Сегодня мы подробно разберем ODIS Engineering — дилерское программное обеспечение от Volkswagen Group, предназначенное для глубокой работы с электронными системами автомобилей. С его помощью выполняются такие ключевые операции, как прошивка блоков, программирование параметрии, кодирование и проведение адаптаций.

Интерфейс программы логично организован: в левой части отображаются все доступные блоки управления автомобиля, а в правой — список функций, которые можно применить к выбранному блоку. Давайте пройдемся по ним по порядку.

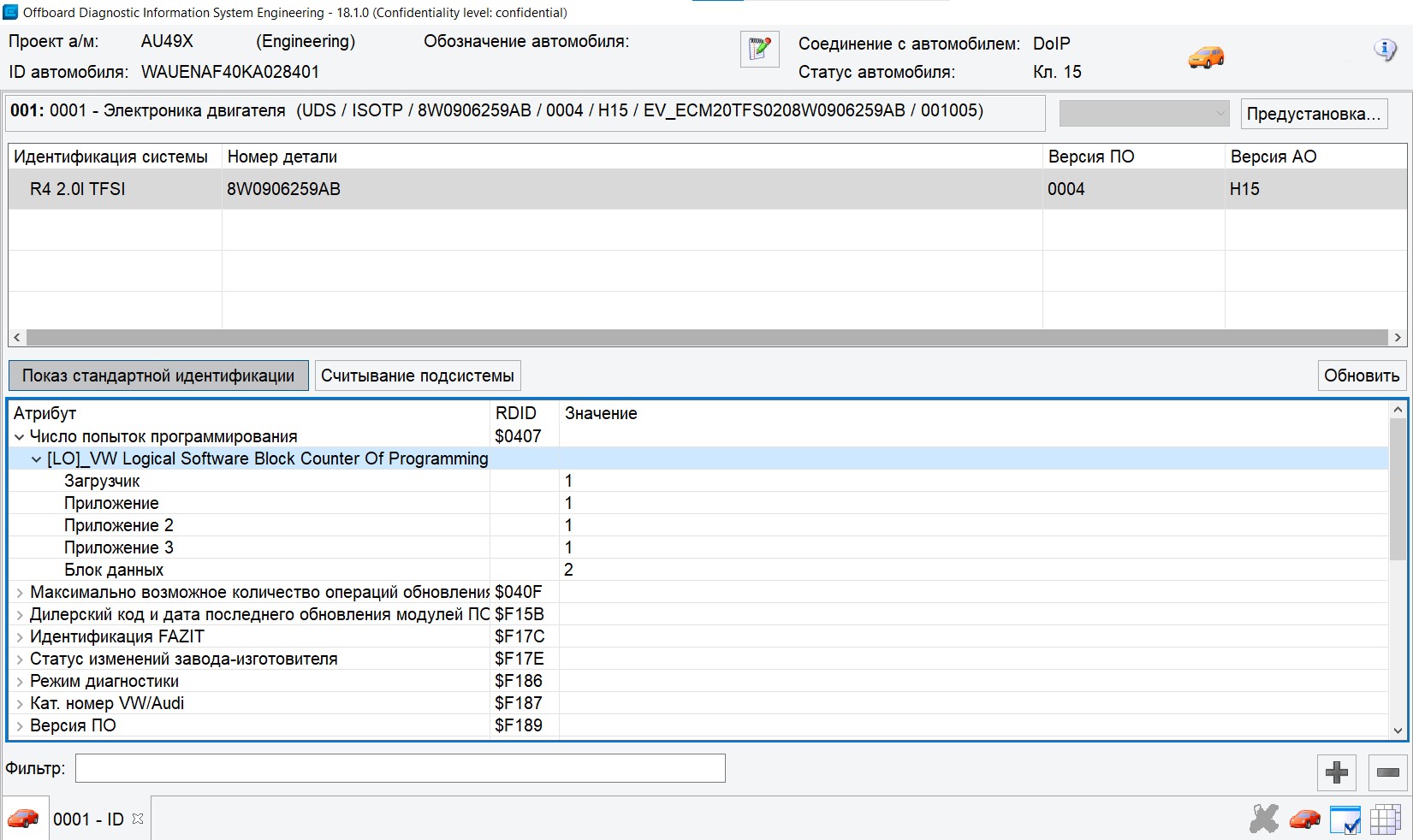

001 — Идентификация
В этом разделе можно посмотреть основную информацию о блоке: аппаратную и программную версии, номер детали. При нажатии кнопки «Показать расширенную идентификацию» откроются дополнительные параметры, например, счетчик циклов прошивки блока двигателя и другие.

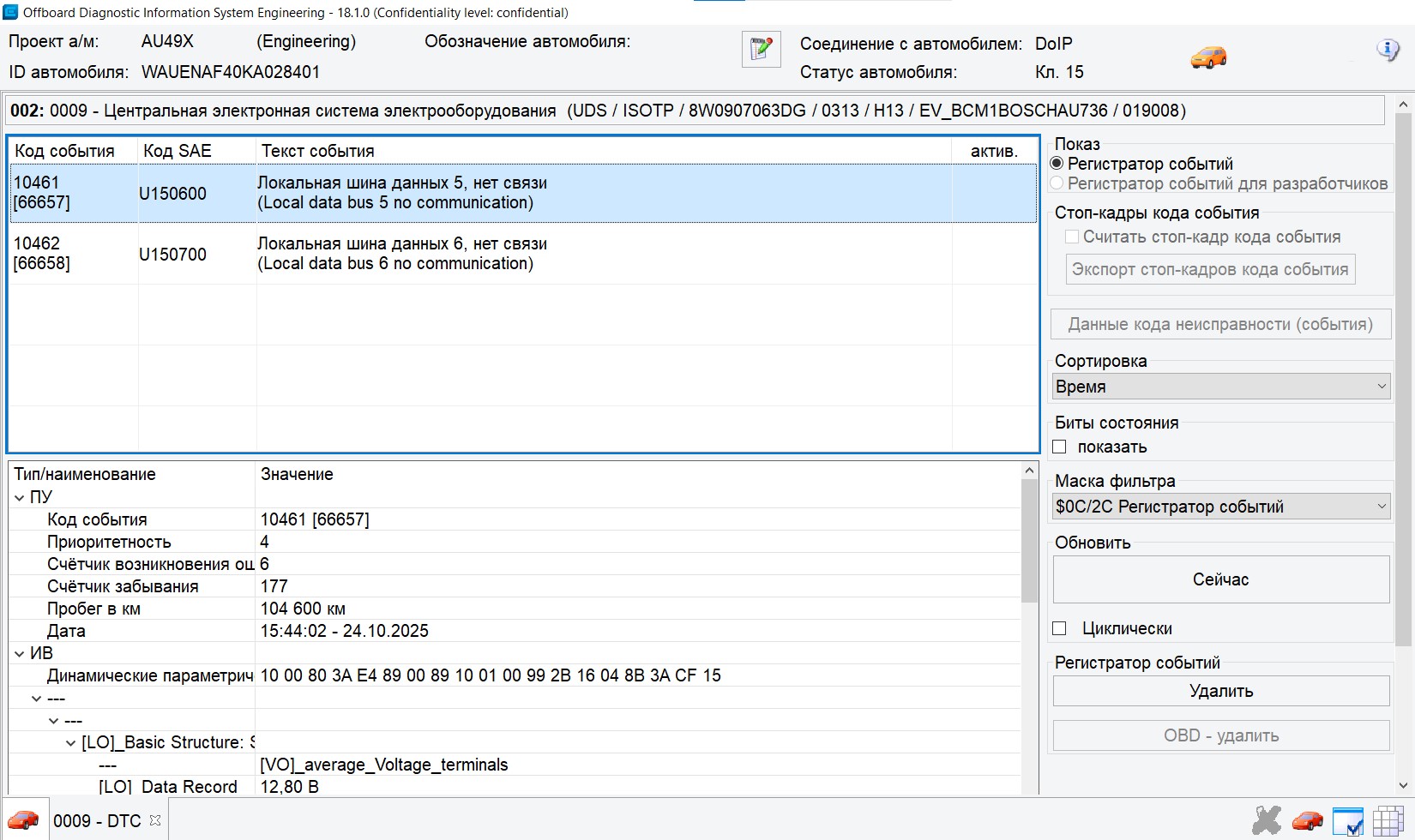

002 — Регистратор событий
Здесь отображаются все сохраненные в блоке ошибки (DTC). Для каждой записи можно увидеть детали: условия возникновения, пробег и статус. Отсюда же ошибки и сбрасываются.

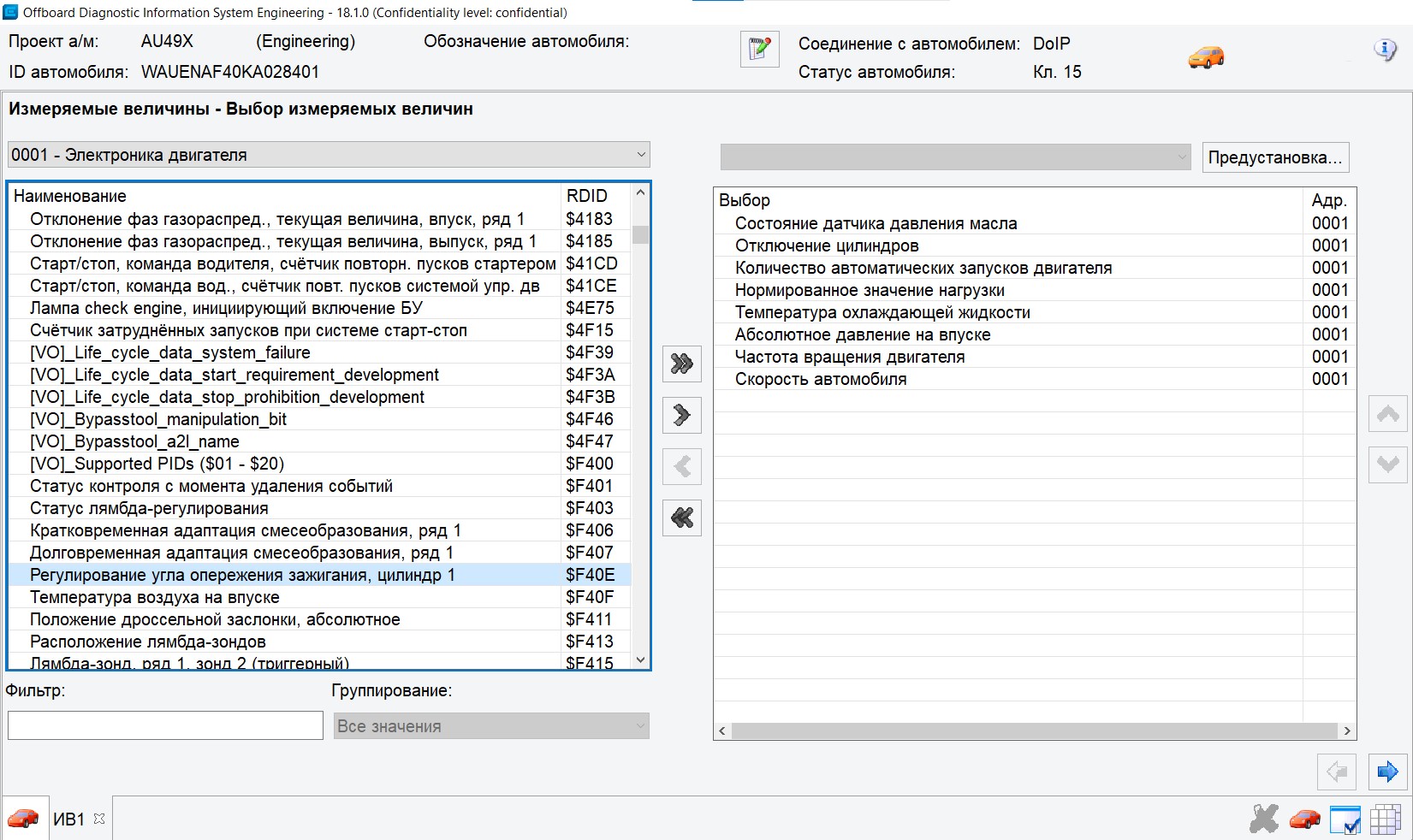

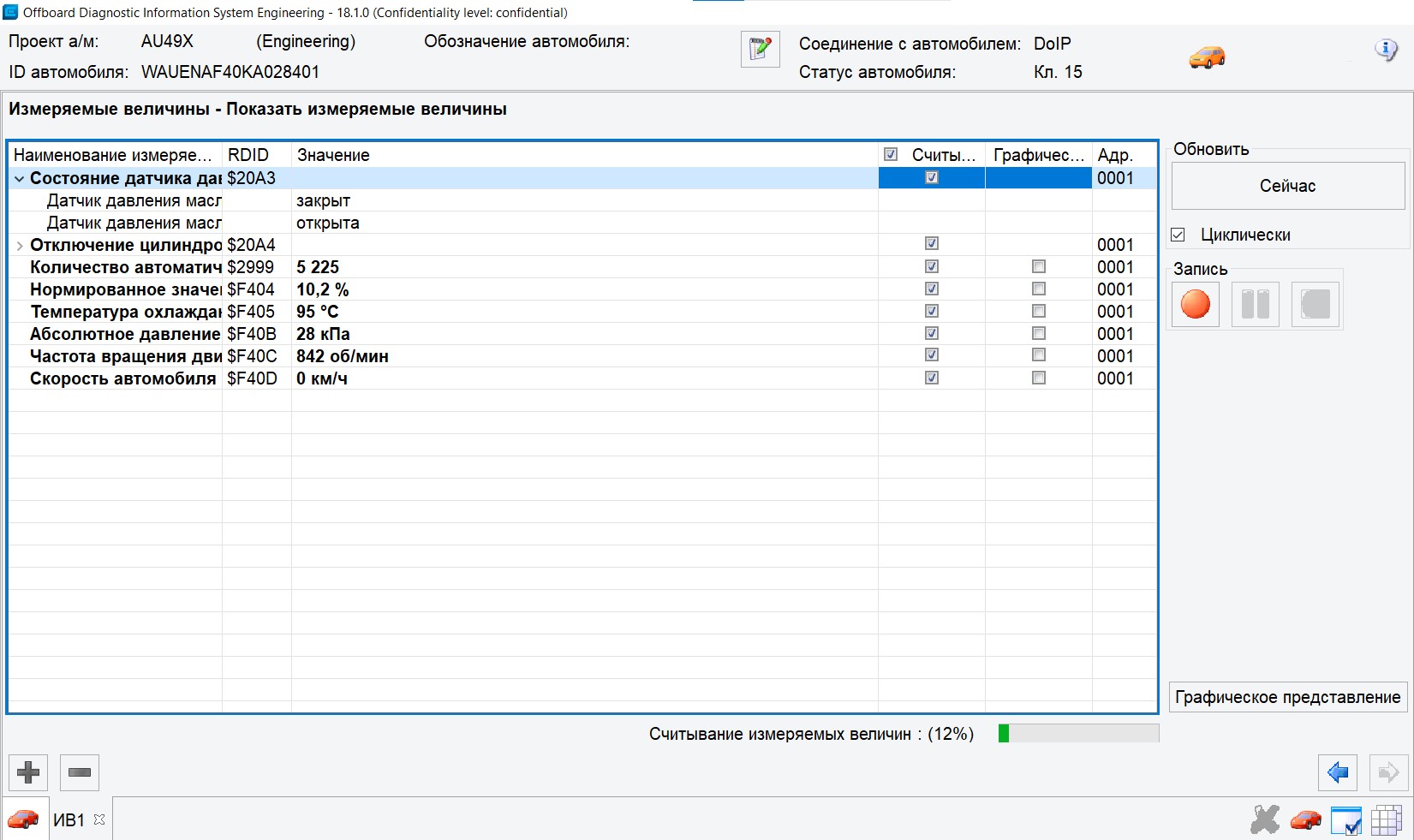

003 — Измеряемые величины
Это инструмент для мониторингинга параметров в реальном времени (обороты двигателя, температуры, давления и т.д.). Нужные параметры добавляются в список двойным щелчком, после чего активируется их отображение синей стрелкой вправо.

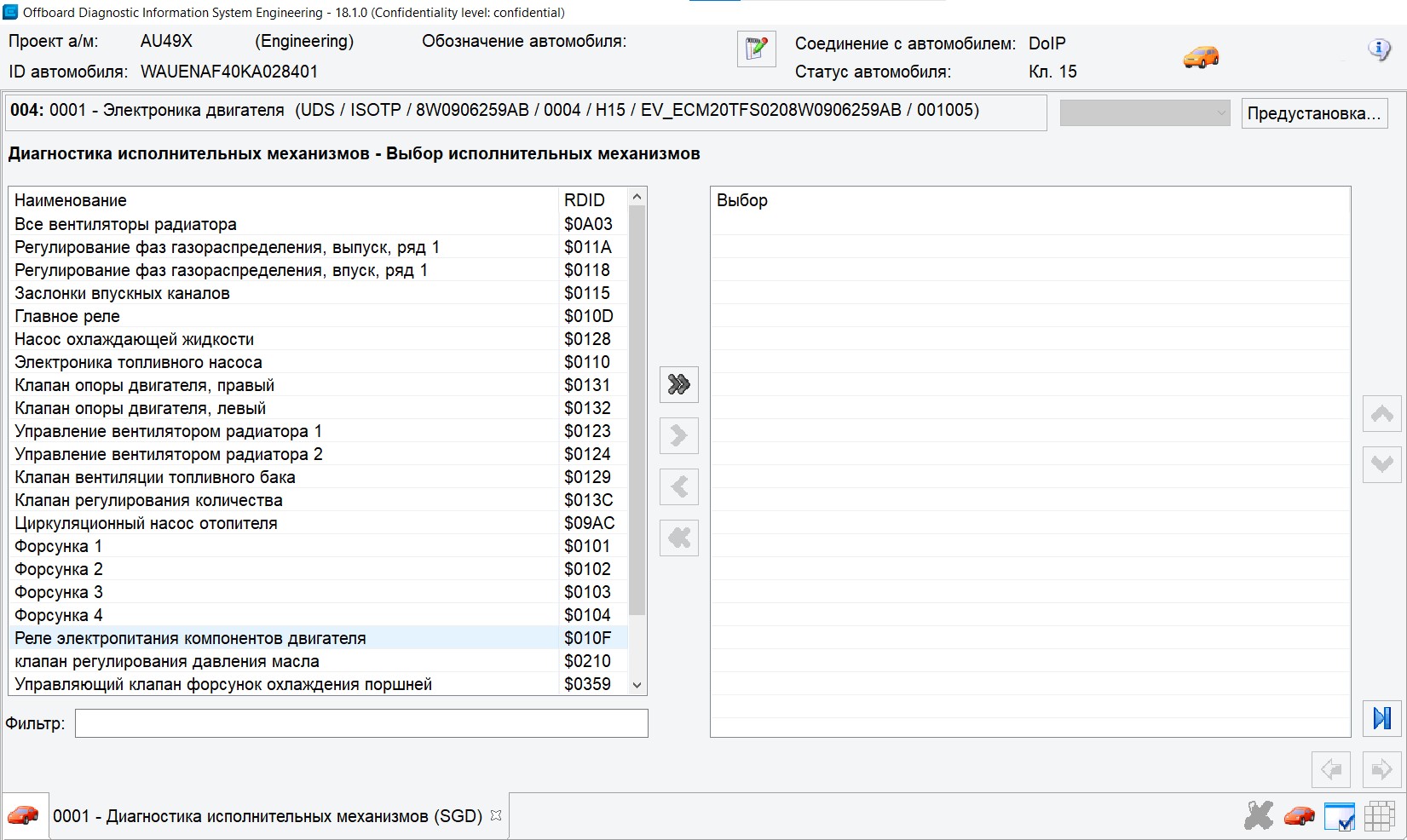

004 — Диагностика исполнительных механизмов
Система запускает стандартизированный тест, активируя выбранные исполнительные устройства (актуаторы), которыми управляет выбранный блок. Это помогает проверить их механическую исправность.

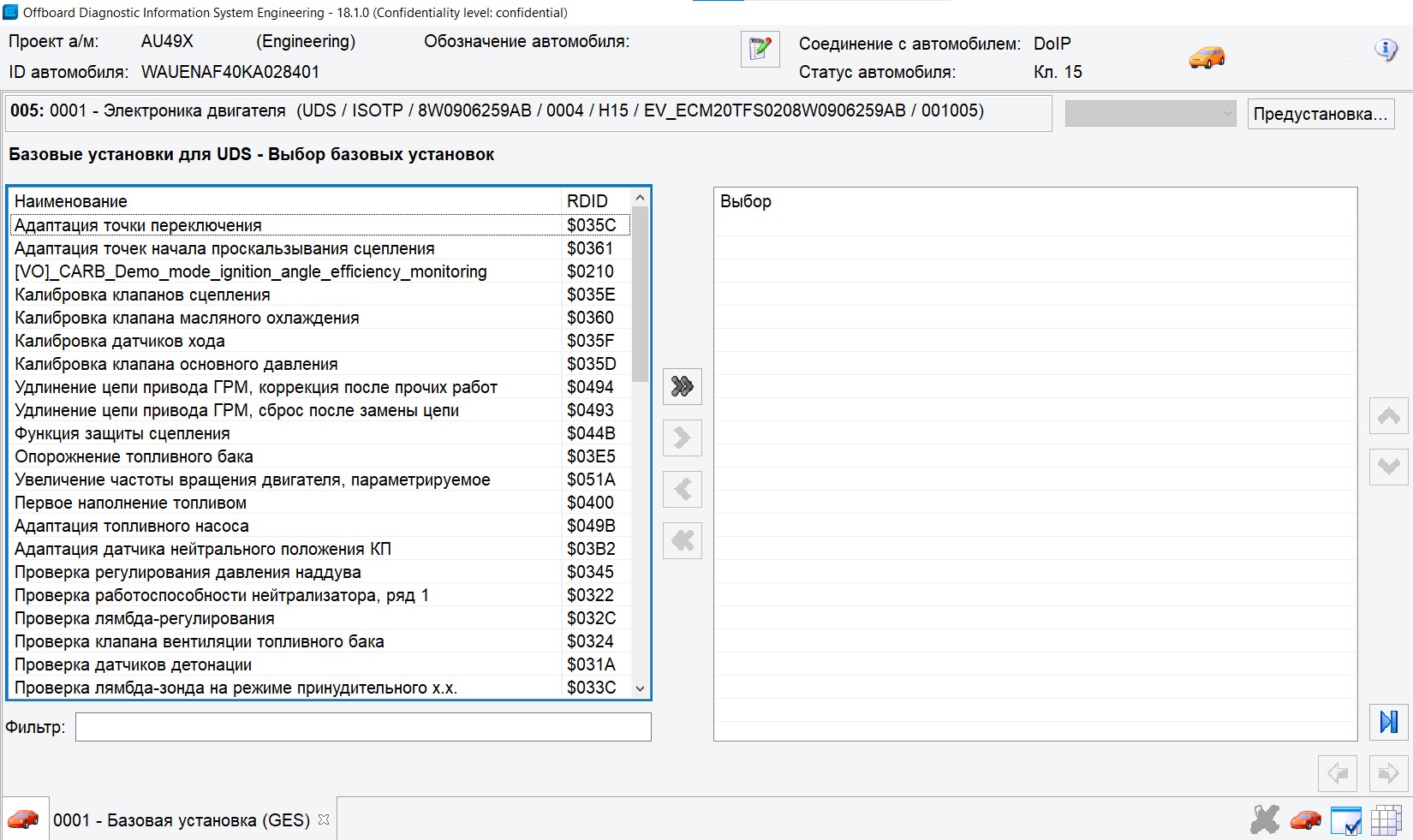

005 — Базовая установка
Сервисная функция, которая переводит блок управления в специальный режим для выполнения процедур калибровки, обучения (например, заслонок климат-контроля) или инициализации компонентов.

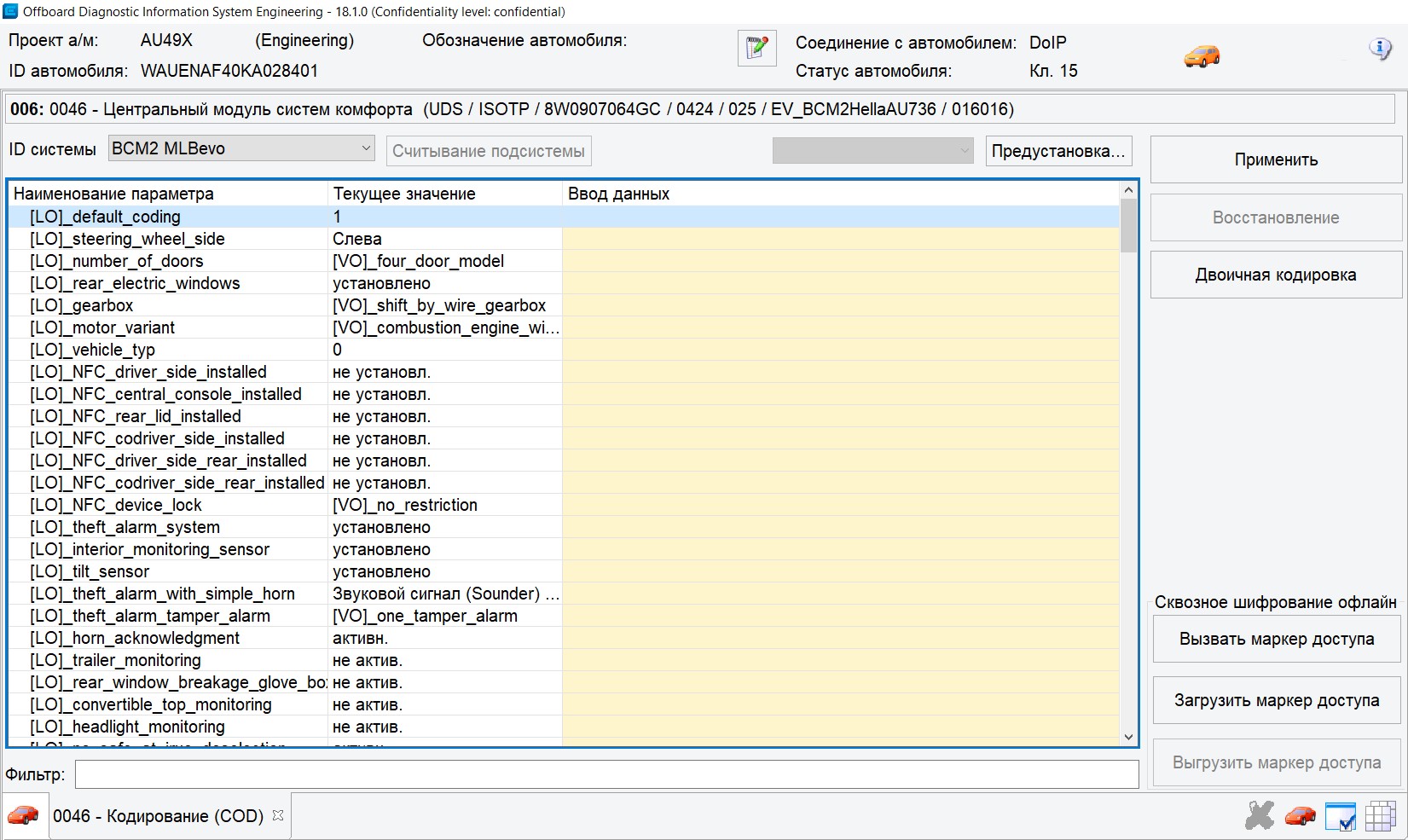

006 — Кодирование
Этот пункт позволяет включать или отключать различные функции автомобиля.

Важно: Неправильное кодирование может привести к некорректной работе систем, всегда запоминайте или делайте бекап перед изменением.

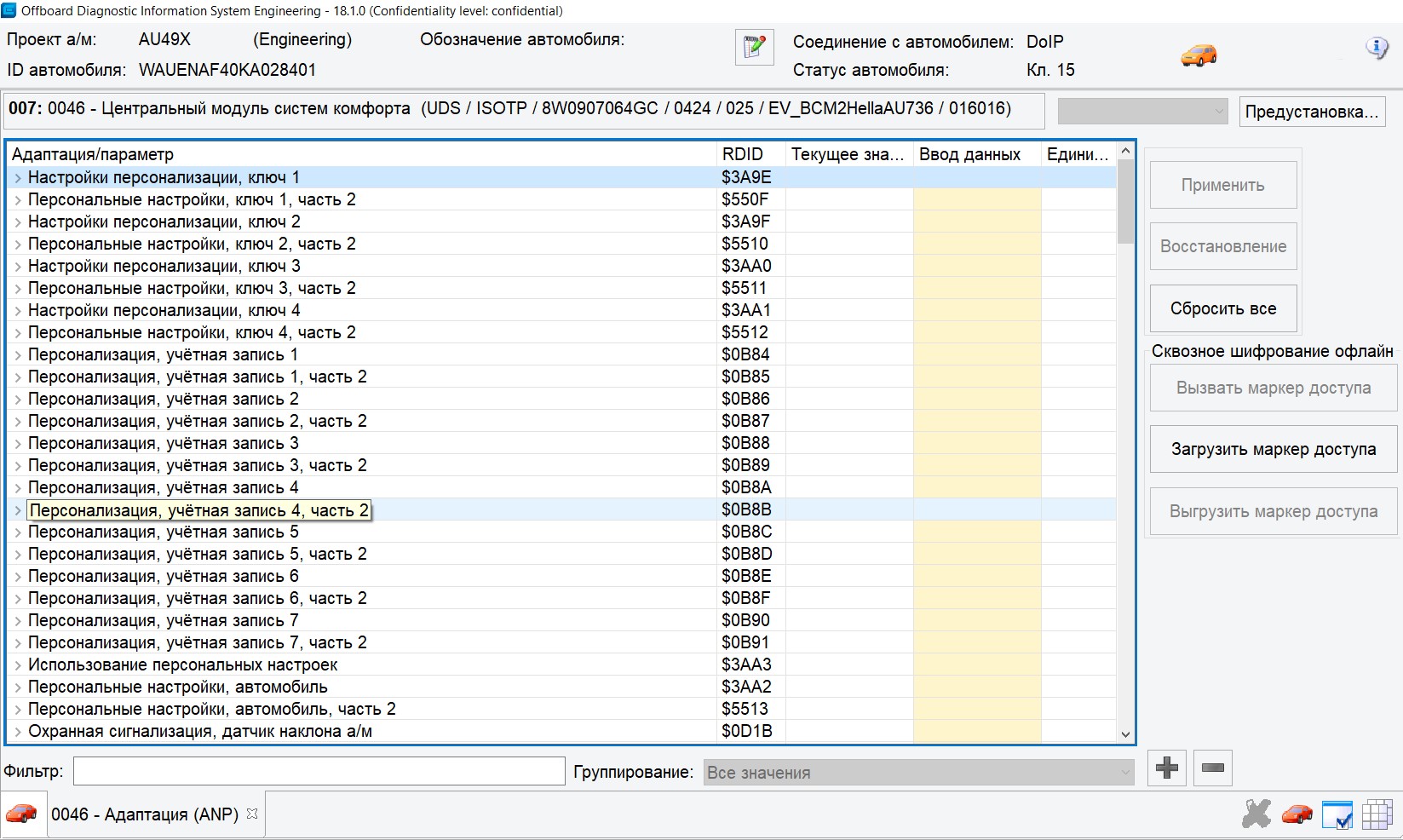

007 — Адаптация
Функция, аналогичная кодированию, но обеспечивающая более гибкую настройку параметров. Позволяет задавать конкретные числовые значения для различных функций.

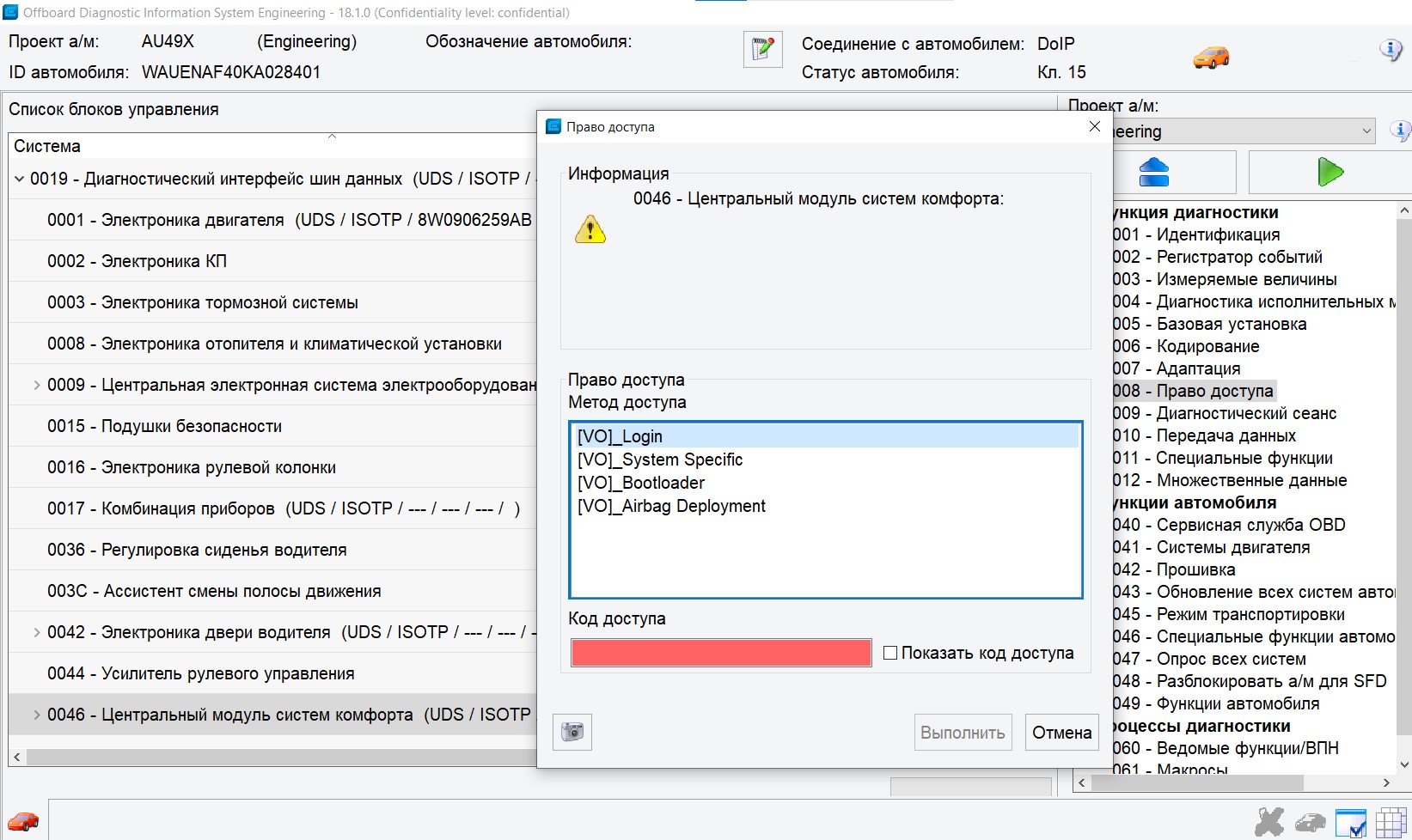

008 — Право доступа
Для редактирования защищенных настроек в кодировании и адаптации необходимо ввести код доступа. Без ввода правильного кода в этом разделе изменения сохранить не удастся.

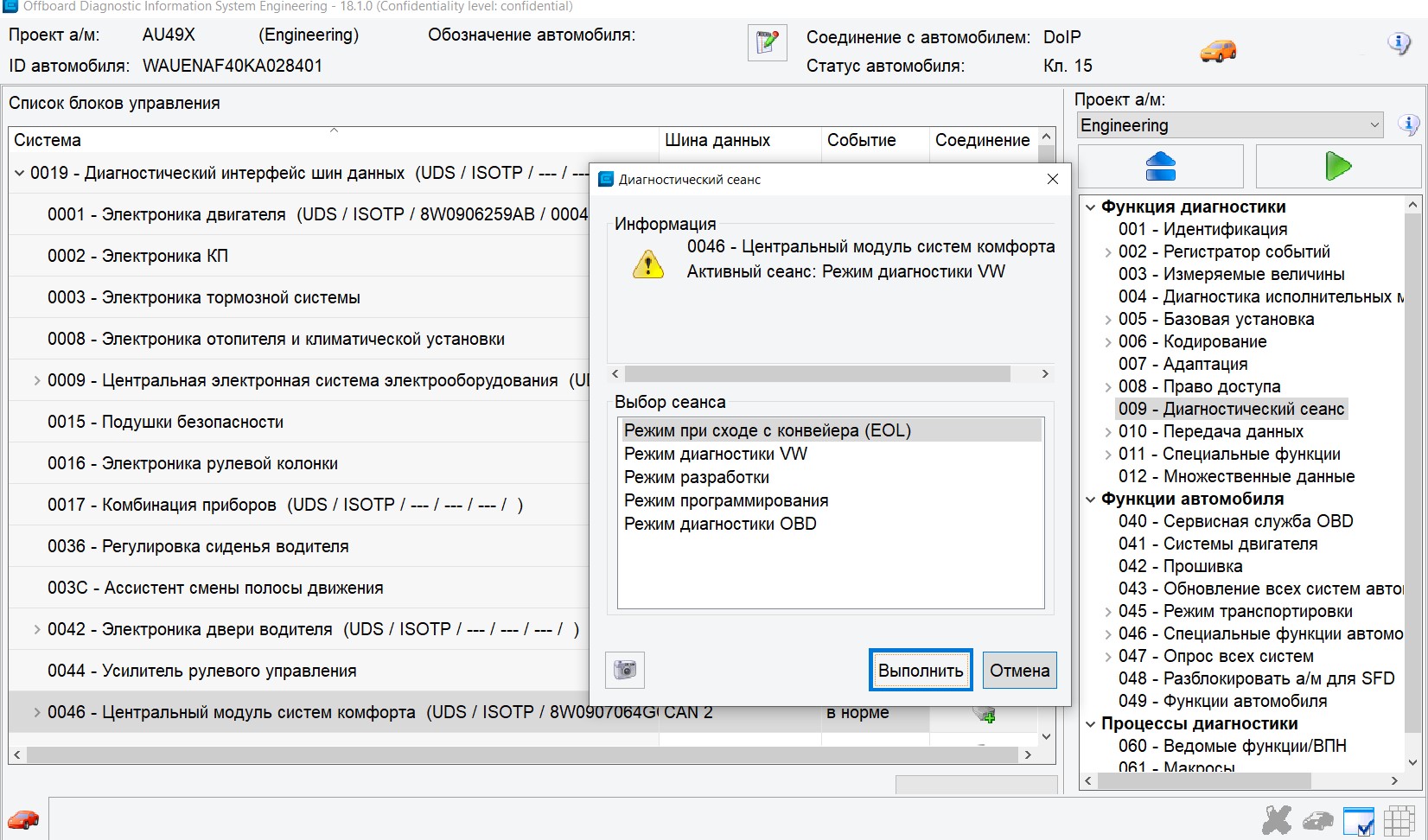

009 — Диагностический сеанс
Раздел для выбора уровня прав при работе с блоками. В повседневной диагностике используется редко.

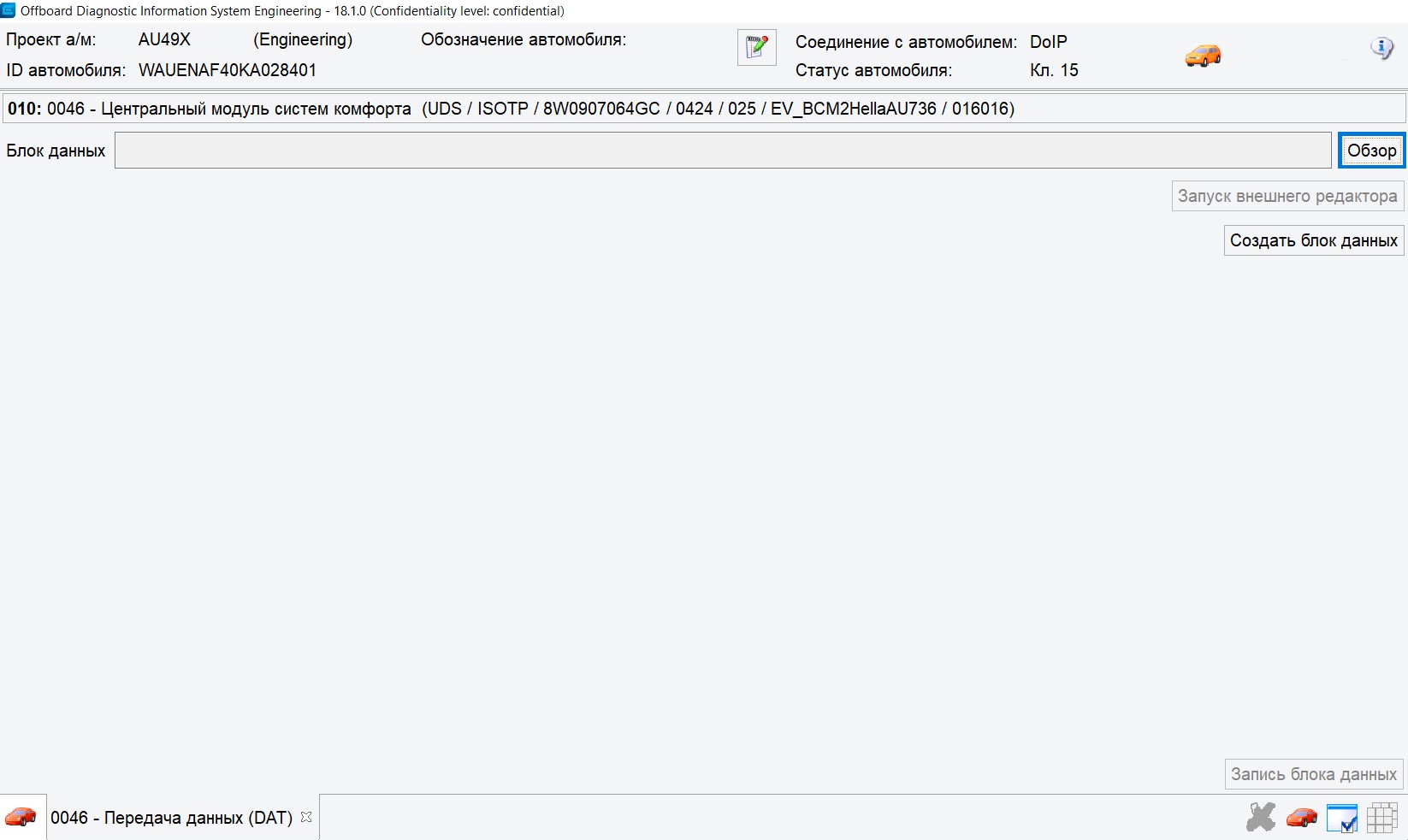

010 — Передача данных
Предназначен для записи параметрии (datasets) в блоки управления. Данные могут быть в формате XML или в ZIP-архиве. Процесс: выбираем блок, указываем файл и нажимаем «Запись блока данных».

В некоторых блоках здесь же доступен подпункт «Ячейки памяти» — это прямой доступ к EEPROM для просмотра и редактирования ее ячеек.

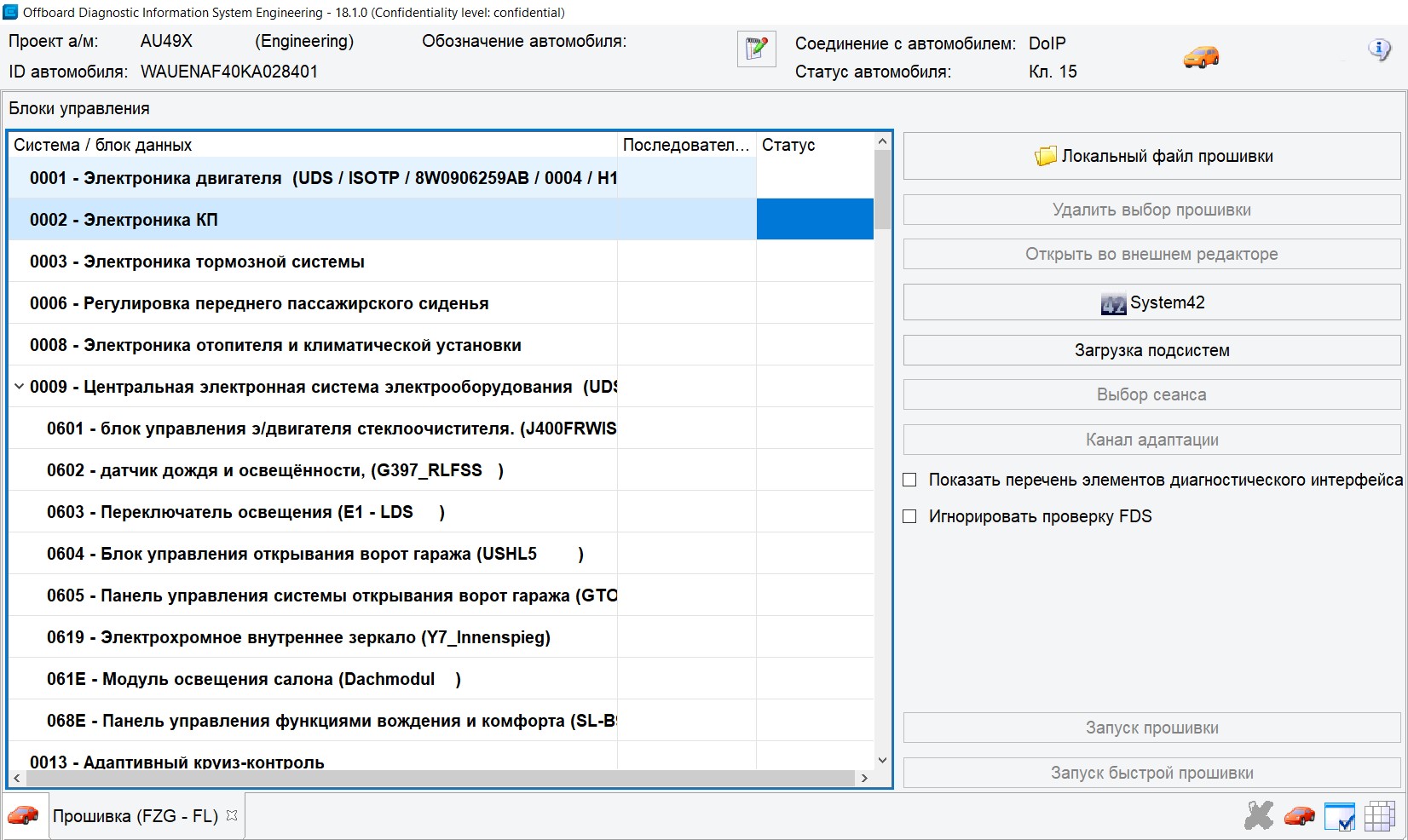

042 — Прошивка
Пункт говорит сам за себя и нужен для обновления прошивки блоков управления.
Алгоритм прост: выбираем блок, указываем файл с новой прошивкой, нажимаем «Запуск прошивки» и ждем завершения процесса.

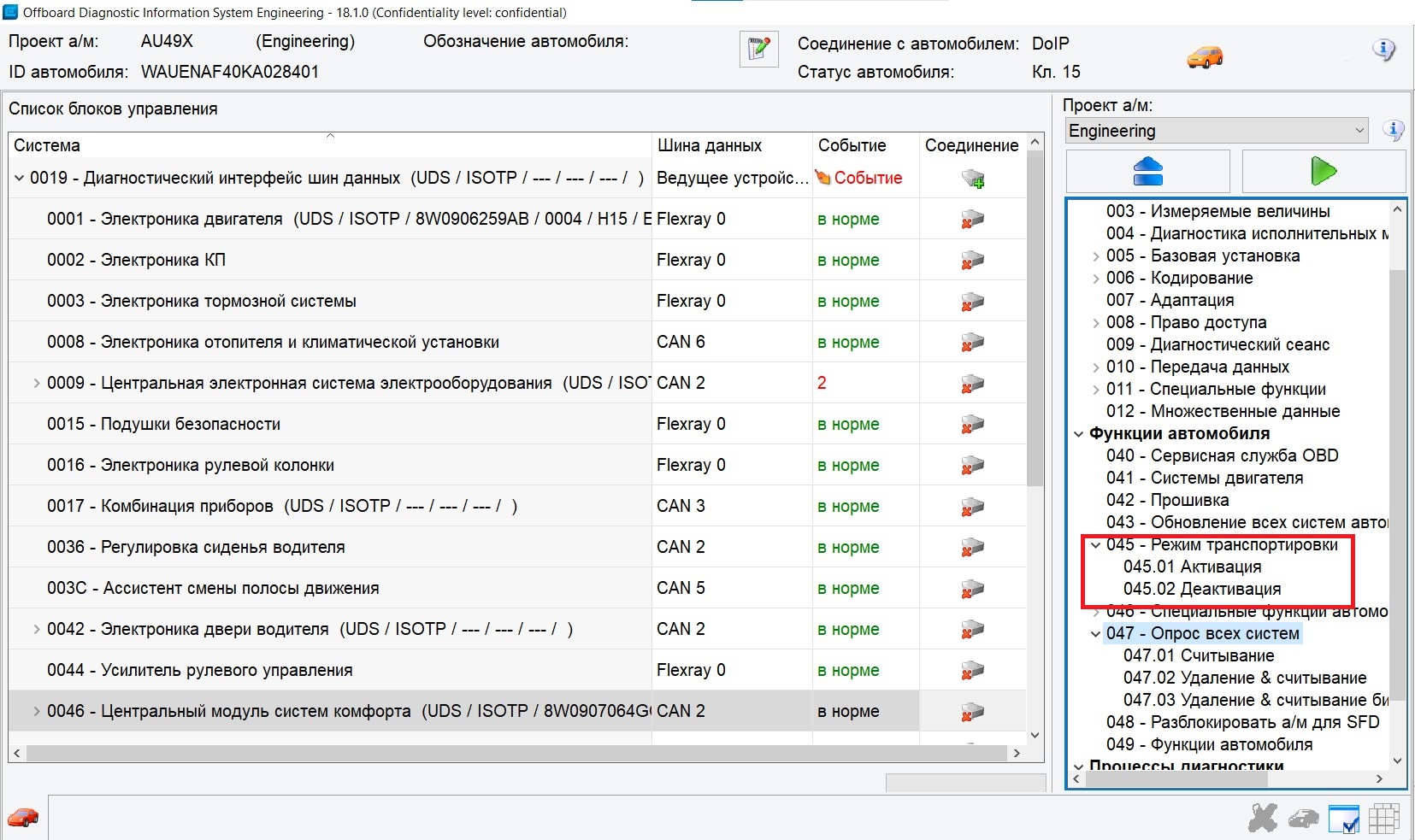

045 — Режим транспортировки
Функция для активации специального режима, например, при перевозке автомобиля на эвакуаторе. Отключает определенные системы для экономии энергии и предотвращения ошибок.

046 — Специальные функции автомобиля
Крайне важный раздел! Позволяет создать резервную копию (бекап) всех кодировок и адаптаций автомобиля.

Настоятельная рекомендация: Всегда сохраняйте бекап перед внесением любых изменений в блоки. Для доступа к некоторым блокам может потребоваться пароль.

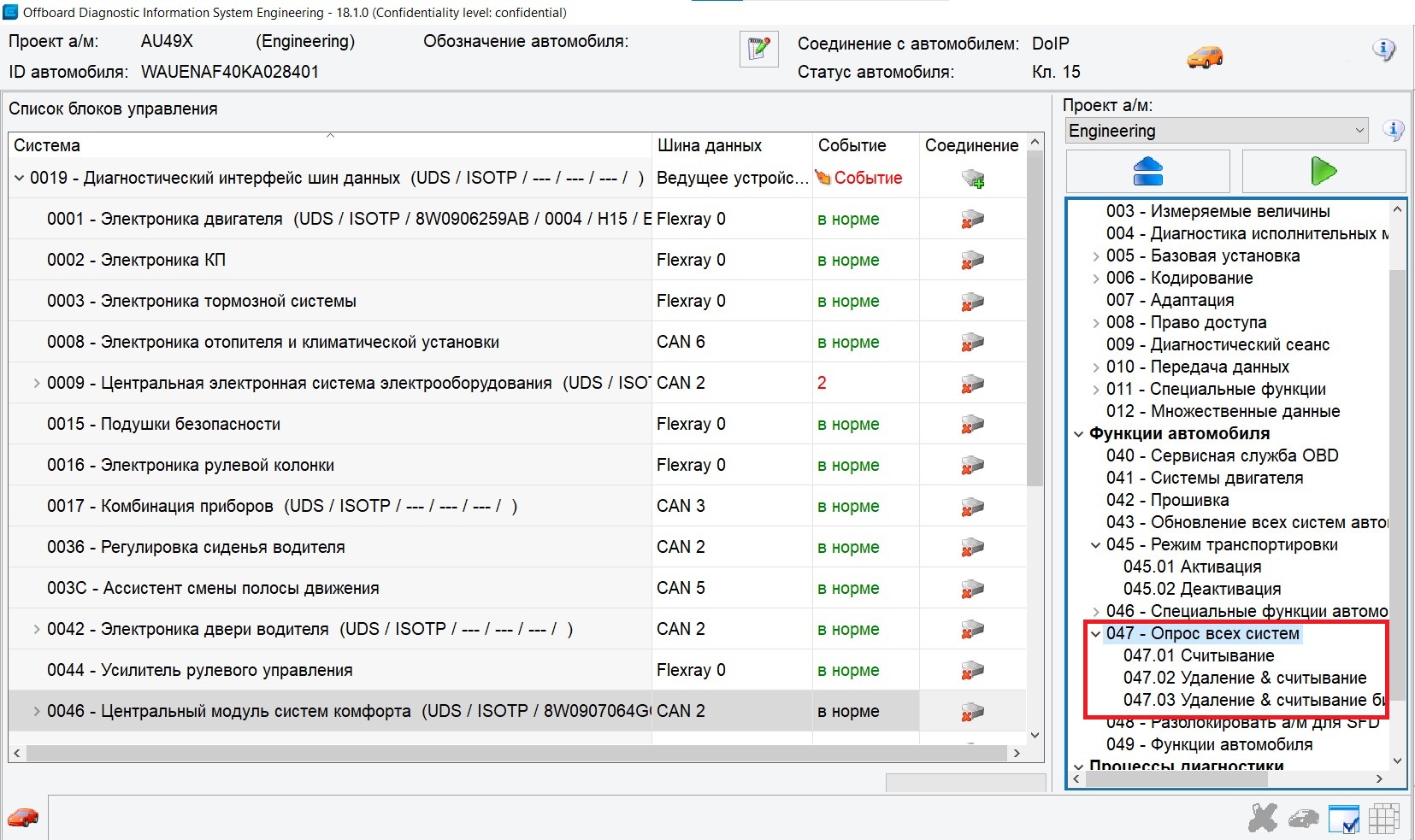

047 — Опрос всех систем
Инструмент для глобальной диагностики: позволяет одним кликом считать или удалить ошибки сразу во всех блоках управления. Незаменим для выявления постоянных (нестираемых) ошибок.

048 — Разблокировка А/М для SFD
Данный пункт предназначен для работы с системой SFD — это технология защиты, внедренная в автомобили VAG Group примерно с 2020 года.
Предоставляет временный доступ к защищенным блокам для выполнения работ.

049 — Функции автомобиля
Этот раздел предназначен для активации или деактивации платных опций и функций на автомобиле, которые были предустановлены производителем, но изначально заблокированы для пользователя.

Мы сознательно пропустили описание некоторых пунктов в меню ODIS E. Эти функции относятся к углубленному, профессиональному уровню и их детальное рассмотрение не является необходимым для базового понимания принципов работы с системой
